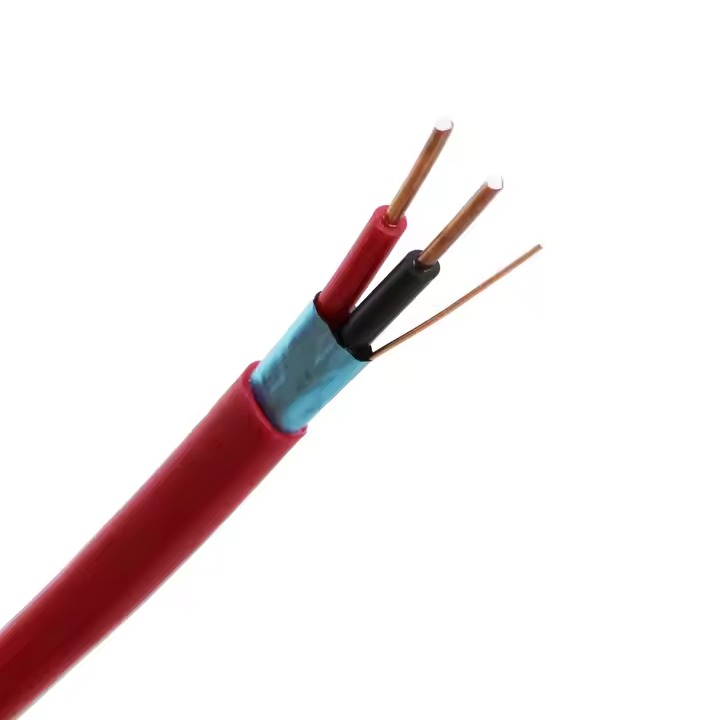

Application：KNX, EIB BUS cable for building management | |||||||||||||
1P | 2P | 4C | |||||||||||
Conductor | Material | Solid Bare Copper | |||||||||||
Nom.Dia | 0.8mm | ||||||||||||
Dielectric | Material | PE | |||||||||||
Nom.Dia | 1.4mm | ||||||||||||
Screen | Material | PET Tape | |||||||||||
Shield | Material | AL Foil | |||||||||||
Drainwire | Material | 0.8mm Copper/Tinned Copper | |||||||||||
Strip wire | Material | Cotton Yarn | |||||||||||
Jacket | Material | PVC/LSZH | |||||||||||
Nom.Dia | 5.0MM | 6.5MM | 5.80MM | ||||||||||
Eletrical Properties | |||||||||||||
Inductance(10kHz)μH/km | 450≤F≤850 | ||||||||||||
Conductor Resistance Ω/km | ≤37.3 | ||||||||||||
Loop resistance Ω/km | 20≤F≤75 | ||||||||||||
Insulation Resistance | ≥200MΩ.KM | ||||||||||||
AC Voltage Test(2500V, 5min,1M) | No Breakdown | ||||||||||||
DC Voltage Test(5000V, 5min,1M) | No Breakdown | ||||||||||||
AC Voltage Test on Completed cable in water(20℃， 2500V， 5min, 20m ) | No Breakdown | ||||||||||||
AC Voltage Test on Core in Water (20℃，2500V, 5min,5M) | No Breakdown | ||||||||||||
